機械設備行業-10.4寸HMI在紡織機械中的應用

返回列表 來源:朗宇 查看手機網址
掃一掃!機械設備行業-10.4寸HMI在紡織機械中的應用掃一掃!
瀏覽:- 發布日期:2018-11-27 15:44:39【

10.4寸HMI在紡織機械中的應用
一、方案背景
在紡織行業,HMI產品幾乎使用在所有的紡織機械上,如梳棉機、粗紗機、細紗機、絡筒機、高檔機、染整機械等。HMI產品最重要的用途是用來設定和修改工藝參數,記錄生產數據,監控生產狀況和報警。HMI可以幫助工藝工程師直接變更參數,無需變更設備結構或者控制程序?;w的前加工設備通常都是接入到控制DCS系統中,相關的功能全部在中控室的操作站上完成,如參數設置,報警,數據記錄,趨勢圖等;現場的界面主要是按鈕,指示燈等。由于功能升級的要求,化纖后加工機械上主要使用HMI作為上位機,實現工藝參數的調整,生產狀態的監視,故障報警,通訊和歷史數據儲存等功能,同時能將工藝參數上傳至控制中心。
二、應用方案介紹

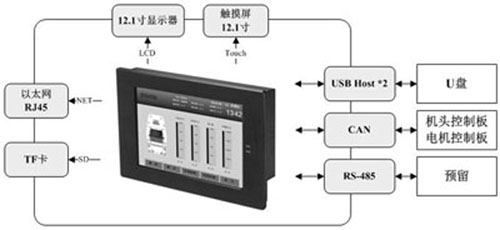

微信圖片_20181127155236
為滿足紡織電控系統的升級改造,客戶立項開發專用型人機控制產品;人機界面控制板主要完成系統設置、參數設置、狀態查詢、花型文件管理等人機交互的過程,通過內置的無線GPRS模塊能實時的將設置參數發送到控制中心,供操作人員查看,同時能夠接收操作人員的指令進行現場調整。

三、方案優點
電控系統中包括人機控制板和主控板兩個硬件平臺:
1、人機控制板,一般采用Linux等操作系統的工控平臺實現
1)、提供操作界面,完成菜單顯示、指示輸入等人機交互工作;
2)、通過內置GPRS模塊完成花型文件的下載和更新;
3)、通過CAN總線傳送花型文件和系統信息。
2、主控板,對實時性要求高,一般采用前后臺系統或者是實時操作系統,主要完成對花型文件指令的解析和運動控制單元的邏輯控制。
1)、提供CAN、485或者是內部總線等通信接口,實現對伺服控制器的過程控制等;
2)、系統的狀態檢測,處理大量的I\O信號。

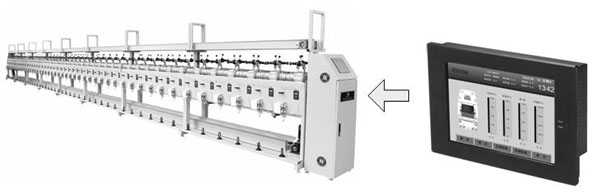

微信圖片_20181127155242
